從DIP到Chiplet：
半導體封裝技術演進背后，晨日科技的材料創新邏輯
?? 芯片封裝 · 技術迭代 · 材料賦能
半導體產業的每一次突破，都離不開“設計-制造-封裝”全鏈條的協同迭代。如果說芯片設計是“定義性能”，制造是“實現潛力”，那么封裝就是“釋放價值”——它不僅決定了芯片的物理形態與應用適配性，更直接影響信號傳輸效率、散熱能力與長期可靠性。
從早期的 DIP 直插封裝到如今的 Chiplet 封裝，技術演進的核心訴求始終圍繞“更小、更快、更可靠”，而這一切變革的背后，都離不開封裝材料的創新支撐。
一、半導體封裝技術演進：從“簡單包裹”到“系統集成”
半導體封裝技術的發展，本質上是對芯片集成度與應用需求的持續響應，大致可分為三個關鍵階段：
1. 傳統封裝：以“機械保護+基礎互連”為核心
早期的 DIP、SOP、QFP 等技術，核心目標是物理連接和機械保護。焊點間距寬松（通?！?.5mm），對材料的核心要求是“兼容性強、工藝成熟”。

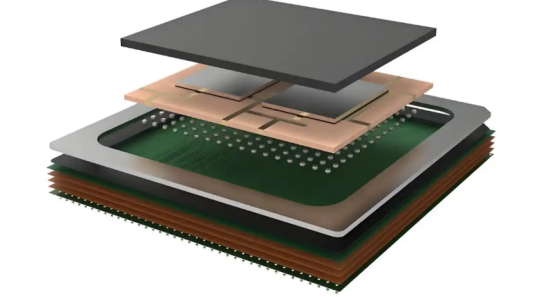

2. 先進封裝：以“高密度互連+小型化”為核心
FlipChip、BGA、CSP 等技術應運而生。焊點間距縮小至 0.3~0.5mm，對材料提出了“高精度、低缺陷”的要求：焊錫膏需具備更細的錫粉粒徑，底部填充膠需具備高流動性。

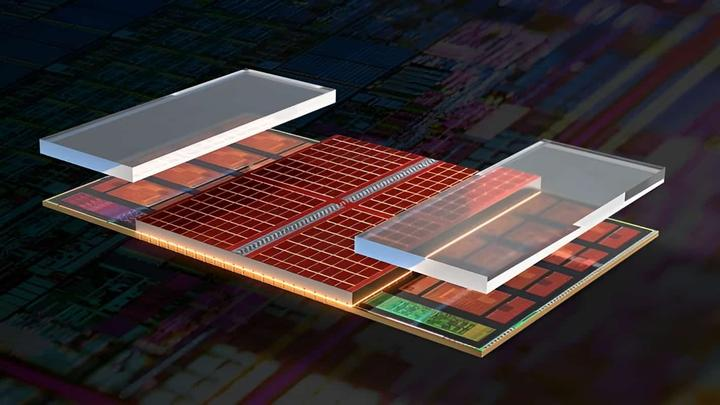

3. 前沿封裝：以“系統集成+高性能”為核心
Chiplet、3D IC 成為熱點。封裝升級為“多芯片系統集成”，焊點間距縮小至微米級。材料需具備：高密度互連能力、極低的熱膨脹系數（CTE）、優異的散熱性能。
二、場景化材料創新：晨日科技的“封裝適配方案”
不同封裝技術的核心需求差異，決定了材料創新必須“對癥下藥”。晨日科技基于對封裝技術演進的深刻理解，針對性研發了全系列封裝材料：
??? 傳統封裝場景：穩定可靠的“基礎保障”
針對 DIP、QFP 等工藝，晨日科技通用型高兼容性焊錫膏與封裝用環氧樹脂，核心優勢在于“工藝適配性強、性能穩定”。封裝環氧樹脂具備良好的流動性與固化收縮率，保障芯片在常規環境下的長期穩定運行。
?? 先進封裝場景：精準突破的“性能升級”

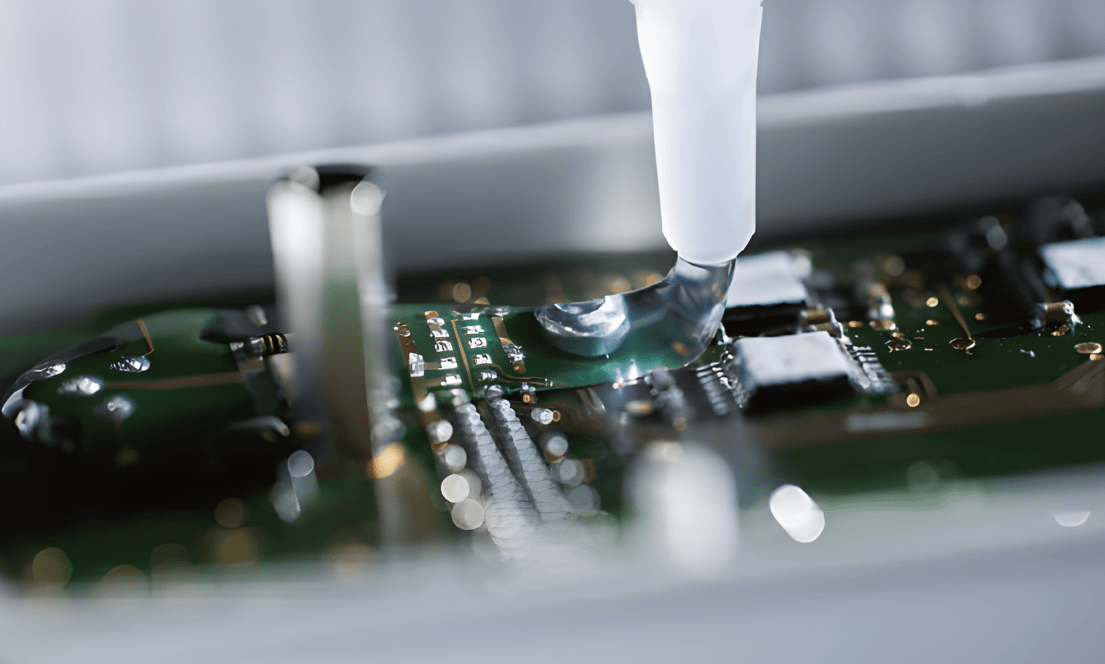

低 CTE 底部填充膠針對倒裝芯片的熱應力問題，采用改性環氧樹脂配方，熱膨脹系數（CTE）低至 15ppm/℃ 以下，與芯片、基板的熱膨脹特性高度匹配，能有效吸收溫度循環過程中產生的應力，將焊點斷裂風險降低 80% 以上。
隨著半導體產業向“后摩爾時代”邁進，Chiplet、3D IC、混合鍵合等技術將成為封裝領域的主流方向。
晨日科技將持續加大前沿封裝材料的研發投入，緊跟技術迭代節奏。從傳統封裝到先進封裝，晨日科技的材料創新始終以“賦能產業”為核心，繼續以技術創新為引擎，為全球半導體產業的高質量發展貢獻中國材料力量。
